冷軋襯膠工法過(guò)程

冷軋襯膠工法過(guò)程

襯膠防腐蝕施工程序見(jiàn)圖1。

  環(huán)品橡膠板襯膠廠家：18936855966 田廠長(zhǎng)（橡膠防腐襯膠工程師）/ 17834528114

操作要點(diǎn) (1)

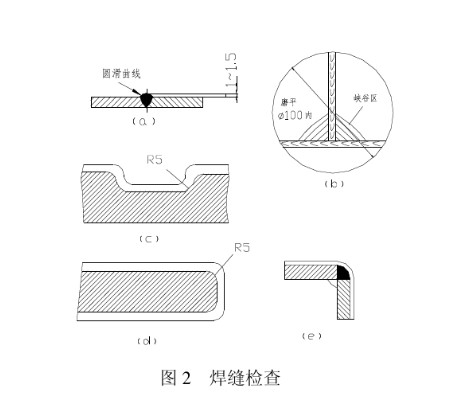

本工法包括鋼結(jié)構(gòu)驗(yàn)收內(nèi)容，重點(diǎn)是檢查焊縫高度，見(jiàn)圖2中（a）和（b），檢查鋼結(jié)構(gòu)轉(zhuǎn)角處圓弧過(guò)渡，見(jiàn)圖2（c）、（d）和（e）所示。

工藝時(shí)，應(yīng)選用磷酸為主劑，并輔以多種添加劑的合成溶液，達(dá)到脫脂、除磷、磷化鈍化效果。多功能磷酸液配比見(jiàn)表1，其主要性能見(jiàn)表2。

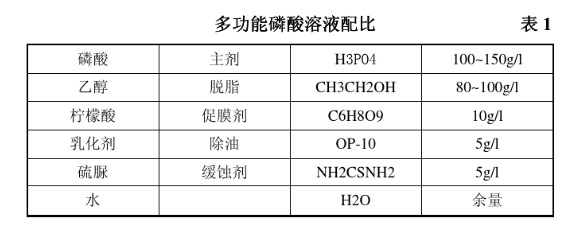

多功能磷酸溶液配比 表1

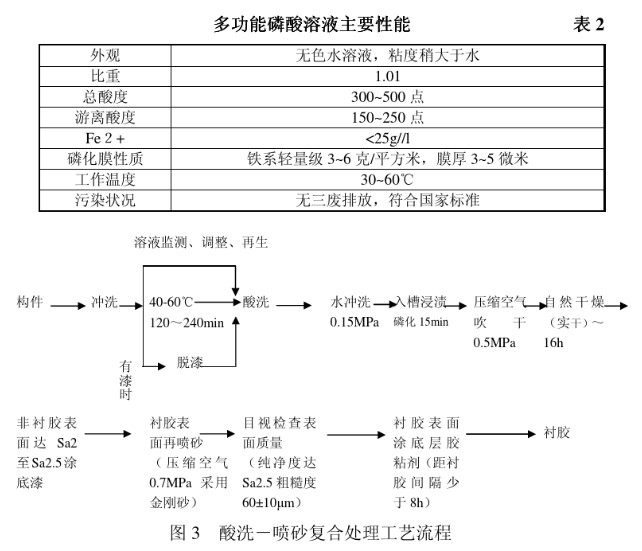

采用復(fù)合工藝處理的工藝流程見(jiàn)圖3。酸洗后的非襯膠表面直接涂刷J52-1型氯磺化聚乙烯耐酸底漆和面漆。襯膠表面再噴砂終處理，壓縮空氣的壓力為0.7MPa，噴射材料選用砂粒規(guī)格1.6mm和3.2mm兩種，按1：1混合使用，能提高表面質(zhì)量和加快施工速度。多功能磷酸溶液主要性能 表2

  環(huán)品橡膠板襯膠廠家：18936855966 田廠長(zhǎng)（橡膠防腐襯膠工程師）/ 17834528114

(3)襯膠施工最佳環(huán)境溫度為15—30℃，相對(duì)濕度低于65％，否則容易結(jié)露而影響粘接強(qiáng)度，襯膠時(shí)露點(diǎn)值測(cè)定見(jiàn)表3。[例] 當(dāng)測(cè)定溫度為18℃，空氣相對(duì)濕度為65％時(shí)，查表中兩數(shù)據(jù)交點(diǎn)，其TP值為11.3℃，再加上一個(gè)溫度系數(shù)3，則襯膠構(gòu)件溫度是：11.3℃+3℃＝14.3℃，當(dāng)構(gòu)件溫度低于14.3℃時(shí)，構(gòu)件表面出現(xiàn)結(jié)露。

(4)膠粘劑做到隨用隨配，其粘稠度可用4號(hào)福特粘度計(jì)作流淌試驗(yàn)。當(dāng)量杯內(nèi)膠粘劑在規(guī)定時(shí)間內(nèi)從小孔全部流出后為合格，量杯尺寸見(jiàn)圖4，材質(zhì)用鋁制作。

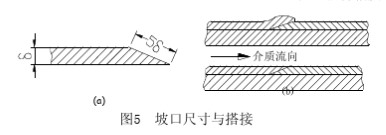

(5)膠板下料應(yīng)考慮工作介質(zhì)的流動(dòng)方向，膠板坡口尺寸見(jiàn)圖5（a），坡口搭接方向見(jiàn)圖5(b)。

(6)涂刷膠粘劑要均勻，兩遍膠粘劑的涂刷方向應(yīng)垂直，兩遍涂刷的間隔時(shí)間，可用手觸摸有粘性又不拉絲為合格標(biāo)準(zhǔn)。

(7)設(shè)備轉(zhuǎn)角處有凹坑時(shí)，可用金屬膩?zhàn)犹畛?，要作到涂抹均勻，密?shí)和修抹光滑，金屬膩?zhàn)拥呐浞绞牵涵h(huán)氧樹脂 E-44 100 (重量比) 環(huán)氧固化劑 T-31 25 (重量比) 丙酮或甲苯 10 （重量比） 石英粉 6號(hào) 200 （重量比） 滑石粉 100 （重量比） 本配方經(jīng)120℃耐熱試驗(yàn)后的抗壓強(qiáng)度為75.9MPa，抗拉強(qiáng)度為17.3MPa，粘接強(qiáng)度為19.9MPa。

(8) 大型襯膠設(shè)備在分段時(shí)，應(yīng)在組對(duì)部位預(yù)留焊接安全區(qū)，焊接時(shí)用隔熱材料覆蓋已襯膠區(qū)域，防止焊渣飛濺灼傷。安全區(qū)尺寸見(jiàn)圖6。

  環(huán)品橡膠板襯膠廠家：18936855966 田廠長(zhǎng)（橡膠防腐襯膠工程師）/ 17834528114

(9)膠板的粘接順序按設(shè)備形狀不同而有所區(qū)別。大型臥式罐先從兩端封頭開始粘接，再向中間；大型立式罐則先貼罐頂，后罐壁，再粘貼罐底。單塊膠板尺寸以水平面鋪放3㎡和垂直鋪放6㎡為宜。

2、特殊保護(hù)法。適用于耐酸磚基礎(chǔ)。見(jiàn)圖8。

當(dāng)基礎(chǔ)伸縮縫受力較大時(shí)，可在兩層聚異丁烯橡膠板之間夾一層寬100～150n，厚0.5～0.8mm，鍍鋅鐵板。

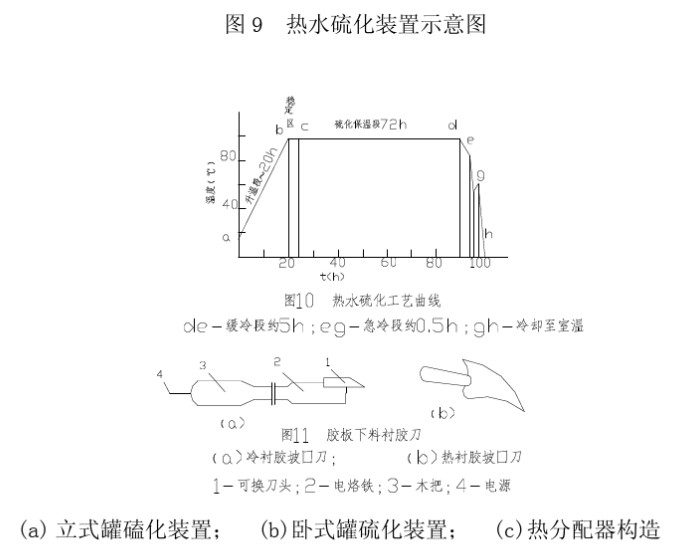

(11) 橡膠襯里的硫化，根據(jù)不同的性能采取不同的硫化方法。采用熱水硫化時(shí)，其工藝特點(diǎn)是將已襯膠但未硫化橡膠板在靜態(tài)壓力或無(wú)壓力條件下，以水為介質(zhì)加熱，熱水硫化裝置見(jiàn)圖9。1)硫化之前，往罐內(nèi)注入常溫冷水，達(dá)到罐體容積的80％便可。此時(shí)檢查各法蘭連接處有無(wú)泄漏，然后往罐內(nèi)輸入≤0．7MPa壓力蒸氣，將水加熱至96—98℃時(shí)，調(diào)整蒸氣壓力達(dá)到0．5MPa繼續(xù)保持72—90h。這種硫化方法可用于容積為1000m3以下的罐體．2)完成硫化后關(guān)閉氣源，在罐底部排出熱水的同時(shí)，由罐頂處注入等量冷水，使罐體在5h內(nèi)緩慢冷卻50℃左右時(shí)，將罐內(nèi)溫水全部排空， 260m3立式貯酸罐的熱水堿化工藝。
