燃煤電廠脫硫煙囪內壁的防腐工藝的幾種類型

  環(huán)品橡膠板襯膠廠家：18936855966 田廠長（橡膠防腐襯膠工程師）/ 17834528114

       燃煤電廠煙囪承載著將鍋爐燃燒的煙氣排到大氣層中的重任，煙氣中含有對大氣環(huán)境污染的二氧化硫 (SO2 ) 和三氧化硫 (SO3) 等。早期燃煤電廠煙氣是經煙囪直排到大氣層，這一時期屬于干煙道系統(tǒng)，煙氣溫度大約在90-140℃之間 , 對煙囪內壁的腐蝕并不嚴重，其煙囪的內防腐主要是耐高溫防腐蝕磚砌內襯層技術。隨著脫硫時代的到來，煙囪的工作環(huán)境發(fā)生了很大改變，特別是煙氣系統(tǒng)取消煙氣熱交換器 (GGH ) 后,原來的干煙道變成了濕煙道，煙囪內壁的工作環(huán)境變得極為苛刻，其強腐蝕性環(huán)境主要表現(xiàn)在如下幾個方面：

       ( 1 ) 煙氣溫度低，介質腐蝕強 ( SO2 、SO3冷凝后形成稀硫酸 ) ；

       ( 2 ) 當煙氣溫度＜酸露點時，酸液順煙道壁向下流淌，期間反復蒸發(fā)，流淌，煙囪內壁長期處于酸的浸泡狀態(tài)，造成腐蝕 ；

       ( 3 ) 煙道內壓＞外壓，煙氣向內防腐襯層縫隙滲透，加劇腐蝕擴散；

       ( 4 ) 腐蝕速度快，腐蝕速率隨運行時間累積上升，使煙囪的使用壽命大大縮短。

目前燃煤電廠脫硫煙囪內壁的防腐工藝主要類型

一、磚砲內襯防腐密封層

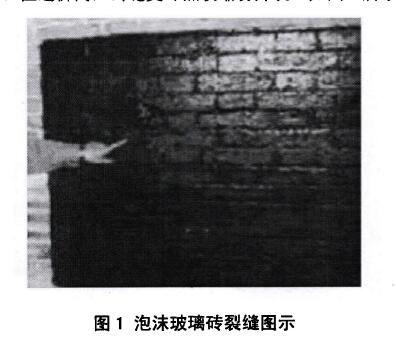

包括內砌各種耐酸磚、發(fā)泡玻璃磚、板，是傳統(tǒng)的防腐手段。其特 是材料耐腐蝕，耐髙溫，施工簡單易行。但整體防腐性能差，襯體層受熱脹冷縮應力影響，勾縫 易產生開裂，造成滲漏腐蝕。國內現(xiàn)有用 的泡沫玻璃磚是以泡沫硼硅玻璃與合成橡膠復合而成，具有耐酸腐蝕、絕熱、耐高溫、低熱脹系數(shù)及結構安全性高等優(yōu)點。但造價高，磚縫受冷熱收縮易開裂（如圖1）

二、涂覆各種防腐涂料

這類防腐技術因材料和工藝的不同而出現(xiàn)幾種衍生技術。

( 1 ) 噴涂或涂刷耐腐蝕玻璃鱗片樹脂防腐涂層。其優(yōu)點是耐酸、耐高溫。但易起皮、龜裂或脫落 ( 如圖2所示 ) 。

( 2 ) 噴涂耐酸混凝土，表面再加抹一層乙烯基玻璃鱗片樹脂。其工藝是在鋼套筒內壁焊上短錨筋，掛上鋼絲網，然后噴涂50mm-70mm厚耐熱耐酸混凝土,混凝土表面加抹一層 乙烯基玻璃鱗片樹脂。 其工 藝較復雜，而且增加了鋼筒的壁厚和基礎荷載。材料損耗大，煙氣溫度過高，防腐層易產生細小裂縫。若煙氣回到低溫潮濕狀態(tài)，冷凝的酸液易通過裂縫，滲透到鋼套筒內壁，造成腐蝕。

( 3 ) 內襯高性能的耐腐蝕金屬鈦板。 鈦及鈦合金強度高，鈍化能力強，耐腐蝕性能好。采用爆炸復合、爆炸軋制復合工藝將鈦及鈦合金與鋼板結合成鈦鋼復合板，能抵御多種腐蝕介質的侵蝕，耐久性很 好。但缺點工程造價高，焊接技術要求高。在長期腐蝕環(huán)境中，焊縫腐蝕滲透容易出現(xiàn) 。

       襯膠防腐施工認準專業(yè)廠家，南京圣輝（環(huán)品）橡塑有限公司http://www.bjkssk.com擁有專業(yè)的橡膠防腐施工隊伍，排煙脫硫領域有著10多年的豐富經驗和成功業(yè)績，先后承接了惠州大亞灣電力服務有限公司，安徽淮南平圩發(fā)電有限責任公司，魯北集團鈦業(yè)有限公司，甘肅藍科石化高新裝備股份有限公司等300多個橡膠防腐項目。圣輝一直以“產品質量過關、售價合理、貨期準、服務周到” 而受到用戶的一致好評和贏得的市場, 熱誠歡迎各界客商蒞臨指導，洽談業(yè)務。

本廠多年承接各種設備防腐襯里工程,深受客戶信賴，歡迎電話咨詢：18936855966 田廠長(橡膠防腐襯膠工程師) / 17834528114
