新型襯膠材料

新型長效防腐襯膠材料 ― 玻璃磷片襯里層

有機高分子防腐涂層的腐蝕破壞主要表現(xiàn)為兩種形式，一種是化學(xué)腐蝕破壞，另一種是物理腐蝕破壞。 化學(xué)腐蝕主要表現(xiàn)為失重、變色 、氧化和分解 。 這類腐蝕破壞在樹脂材料選擇適當(dāng)?shù)臈l件下一 般較為緩慢，不很明顯。其產(chǎn)生的原因主要是在防腐層與介質(zhì)相接觸的表 面介質(zhì)與樹脂材料中某些基團發(fā)生化學(xué)反應(yīng) , 而在防腐層內(nèi)部則是滲入的介質(zhì)與樹脂發(fā)生作用，由于介質(zhì)滲入防腐層內(nèi)部的量較少 , 濃度低，故防腐層內(nèi)的反應(yīng)較為緩慢 。 但若樹脂選擇不當(dāng)，則腐蝕就進行的很快且極為嚴(yán)重。物理腐蝕破壞主要表現(xiàn)為增重、增厚、鼓包、分層、剝離、脫粘、開裂等 , 這類腐蝕破壞在實際應(yīng)用中頗為常見 , 通常的防腐失敗主要是由這一類破壞所引起，其產(chǎn)生原因較為復(fù)雜，大致可分為以下三個方面：1.介質(zhì)的滲透 2.殘余應(yīng)力 3.施工質(zhì)量。

  環(huán)品橡膠板襯膠廠家：18936855966（田）

玻璃鱗片的優(yōu)點：

1 . 具有優(yōu)良的抗?jié)B性。 由于玻璃鱗片又小又薄，故能在涂層中平行重疊排列，形成致密 的防滲層。據(jù)估計在1mm厚度的襯里層中約有100片玻璃鱗片互相重疊， 如果介質(zhì)滲透到金屬基，必須走曲折而又較長的路線， 其效果相當(dāng)于增加了涂層的厚度；而且由于涂層中含有玻璃鱗片，形成了許許多多小區(qū)域，能使樹脂的微裂紋、微氣抱相互分隔，導(dǎo) 致介質(zhì) 滲透速度極大的減緩；同樣，無數(shù)的薄片層也阻了水氣的滲透 , 使?jié)B透率顯著減小 。 玻璃鱗片襯里層比常用的玻璃鋼襯里層的抗?jié)B性可提高數(shù)倍；

2 . 玻璃鱗片與樹脂 之間有極高的粘結(jié)強度。前面已談到因樹脂對玻璃鋼中的玻璃纖維或玻璃布浸潤性差 , 往往產(chǎn)生浸潤不良的現(xiàn)象，即使加了偶聯(lián)劑也不能得到理想的粘結(jié)強度，而玻璃鱗片涂層的剝落 強度可高達105kg /cm3 , 這充分證明在一般情幾況下不會產(chǎn) 生分層或剝落 ;

3 . 耐溫差 ( 熱沖擊 ) 性能良好。試驗證明 , 玻璃鱗片涂層膨脹系數(shù)非常接近金屬，經(jīng)高溫170℃的熱沖擊也未產(chǎn)生剝落；

4 . 耐磨耗性能強 。當(dāng)受到機械損傷時，玻璃鱗片涂層的破壞僅僅是局部的，其擴散趨勢小，易于修復(fù)；

5 . 修補性好。在使用幾年后，如遭到破壞，則只需在該處作簡單處理即可進行修補, 并繼續(xù)使用；

6 . 對防腐面適應(yīng)性強 , 尤其適用于復(fù)雜表面的防腐；

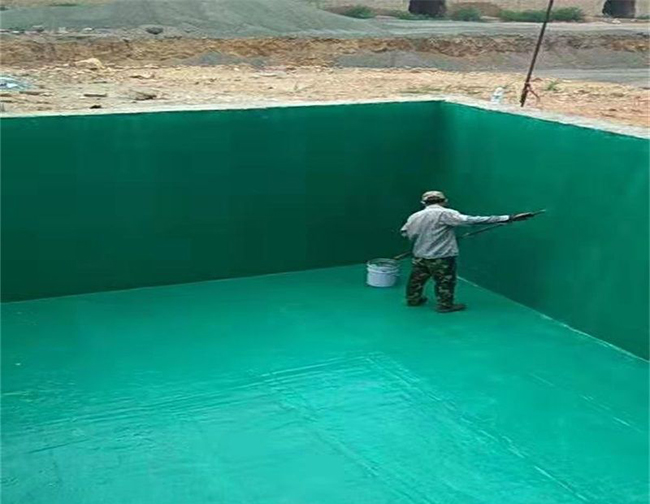

7 . 施工較方便。 玻璃鱗片涂層根據(jù)條件和使用范圍可分別采用噴涂、滾涂、刷涂等多 種方法，并可現(xiàn)場配制、室溫固化 ;

8 . 整體性好。玻璃鱗片防腐涂層可連續(xù)施工，當(dāng)間隙施工時只須留有適當(dāng)?shù)拇罱娱L度，直角折角處可用玻璃纖維增強塑料加強，即能滿足使用要求 。

玻璃鱗片涂 層在國內(nèi)應(yīng)用實例還不多，其主要原因是國內(nèi)對玻璃鱗片涂層的優(yōu)越性能認識還不普遍，其次是玻璃鱗片的生產(chǎn)成本較高。

綜上所述我們認為玻璃鱗片涂層作為設(shè)備的防腐材料，其功能較為全面，耐腐蝕性能優(yōu)良，目前國內(nèi)已具備了生產(chǎn)技術(shù)條件和有關(guān)生產(chǎn)設(shè)備，若能在玻璃鱗片的進一步研制生產(chǎn)和推廣使用上做更多的工作，這一技術(shù)一定能夠早日在 “ 全面防腐” 中發(fā)揮作用。

南京圣輝（環(huán)品）橡塑有限公司http://www.bjkssk.com擁有專業(yè)的橡膠防腐施工隊伍，排煙脫硫領(lǐng)域有著10多年的豐富經(jīng)驗和成功業(yè)績，先后承接了惠州大亞灣電力服務(wù)有限公司，安徽淮南平圩發(fā)電有限責(zé)任公司，魯北集團鈦業(yè)有限公司，甘肅藍科石化高新裝備股份有限公司等300多個橡膠防腐項目。圣輝一直以“產(chǎn)品質(zhì)量過關(guān)、售價合理、貨期準(zhǔn)、服務(wù)周到” 而受到用戶的一致好評和贏得的市場, 熱誠歡迎各界客商蒞臨指導(dǎo)，洽談業(yè)務(wù)。

本廠多年承接各種設(shè)備防腐襯里工程,深受客戶信賴，歡迎電話咨詢：18936855966（田經(jīng)理）
