貯罐襯膠處理

我們以大型貯罐自然硫化橡膠襯里方案來(lái)講講貯罐襯膠處理。

近幾年來(lái)國(guó)內(nèi)外先后發(fā)展了幾種襯膠技術(shù)。

1）熱水硫化法

設(shè)備內(nèi)襯未硫化膠板，然后灌入水，加熱到95℃左右，硫化約20-36h。

2）常壓蒸汽硫化法

設(shè)備內(nèi)襯未硫化膠板，注入500mm深水，通入常壓蒸汽，在95℃左右硫化20-36h。

3）預(yù)硫化法

此法是將先硫化好的膠板貼襯在設(shè)備上放置15-30天即可投入使用。

4）自然硫化法

把未硫化膠板貼襯在設(shè)備上，在常溫放置1-3個(gè)月，使其自然硫化即可投入使用。

以上四種方法，前兩種可概括為熱法，后兩種可概括為冷法。熱法需消耗大量蒸汽且增加保溫設(shè)施，大量的含硫廢水的排放會(huì)給環(huán)境造成污染，冷法與熱法相比進(jìn)了一步。冷襯自然硫化法有如下優(yōu)點(diǎn)：

(1）因使用未硫化軟質(zhì)合成抓丁膠，施工容易，不管罐體形狀如何復(fù)雜也容易貼膠，并能保證襯膠粘結(jié)牢固。

(2）自然硫化無(wú)需熱源，節(jié)約能源，降低造價(jià)，最適合現(xiàn)場(chǎng)施工，特別是萬(wàn)噸貯罐及大型非承容器更具有優(yōu)越性。

(3）采用合成抓丁橡膠，粘結(jié)力強(qiáng)（90°剝離強(qiáng)度15kg/cm），設(shè)備使用壽命長(zhǎng)。

(4）修理、更新容易、膠板自身、施工及生產(chǎn)產(chǎn)生的缺陷及損壞，采用未硫化膠板修理穩(wěn)定可靠，放置自然硫化（用燈烤或熱風(fēng)吹）襯膠層整體性不受影響。

襯里工藝簡(jiǎn)述

襯膠是運(yùn)用了當(dāng)今世界上較先進(jìn)的冷襯自然硫化法。

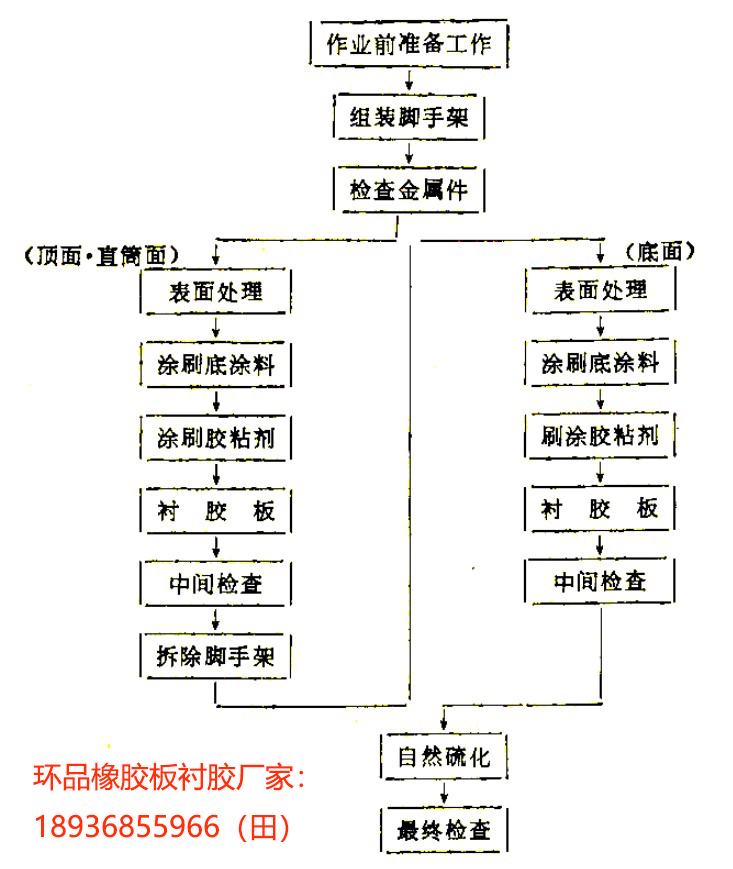

施工工藝如下：噴砂除銹→涂刷底涂料→涂刷膠粘劑→貼襯合成抓丁橡膠→自然硫化（熱風(fēng)硫化）。
