襯膠電火花實驗用電火花檢漏儀

電火花檢測儀是用于檢測金屬基體上涂層質量的專用儀器，使用本儀器可以對金屬基體上不同厚度的搪玻璃、玻璃鋼、環氧煤瀝青和橡膠里層等涂層進行質量檢測。當涂層有質量問題時,如出現針孔、氣泡、砂眼或裂紋，儀器將發出明亮的電火花，同時聲光報警。該儀器設計先進，穩定可靠，可廣泛應用于化工、石油、橡膠、搪瓷等防腐行業，是用來檢測金屬表面防腐涂層質量的必備工具，適用檢測厚度為0.2-10mm（也可根據用戶需要提供檢測防腐層在12mm以上的儀器）。

檢測原理及結構簡述

1、檢測原理：電火花檢測儀器是通過對各種導電基體涂層表面加一定量的脈沖高壓，如因防腐層過薄，漏金屬或有漏氣針孔，當脈沖高壓經過時，就形成氣隙擊穿而產生火花放電，同時聲光報警，從而達到對防腐層檢測之目的，檢測時工件和儀器地線必須接觸良好。

2、設備結構圖：

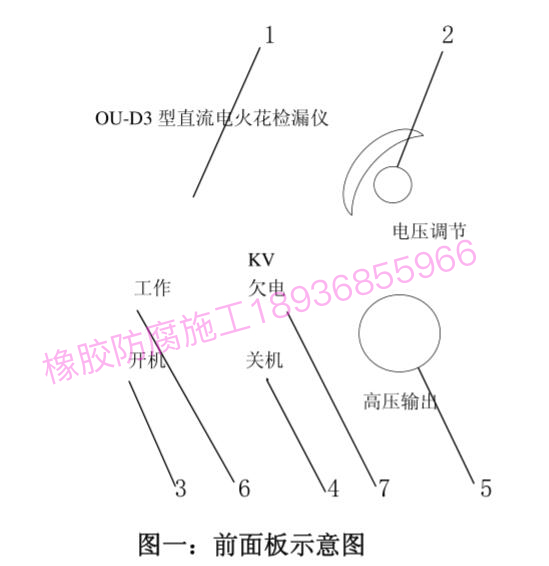

圖一：前面板示意圖

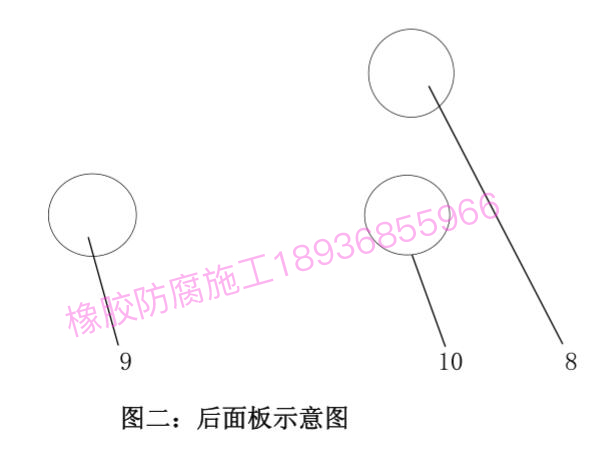

圖二：后面板示意圖

3、結構簡述：該儀器有主機、高壓探頭、探極三大部分組成。

（1）主機部分：內裝集成控制電器，聲光報警裝置等。

（2）高壓槍部分：內裝高壓發生器、高壓輸出按鈕開關和引出線等。（3）探極部分：毛刷探極

三、操作步驟

1、操作前，先要熟悉各部件名稱功能，具體名稱見設備結構圖部分。

(1) 高壓液晶顯示：其數值直接指示輸出的高壓（KV）。

(2) 電壓調節旋鈕:調節電壓輸出的強弱,以適應不同防腐層檢測需要。

(3）開機鍵：用于打開主機。

(4）關機鍵：用于關閉主機。

(5）高壓槍連接插座：用于連接高壓探頭及主機部分。

(6）工作指示燈：按開機鍵即亮。

(7）欠壓指示燈：此燈高時請充電。

(8）保險座：電源保險絲此處為2A。

(9）接地座：用于連接接地長線。

(10）充電插座：接入充電器。

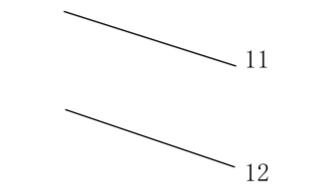

(11）探極連接端子：用于連接各種探極。

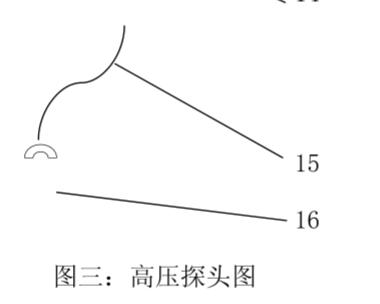

(12）高壓槍。

(13）手柄：檢測時用手握住此柄。

(14）高壓開關：打開此開關，才能產生高壓。

(15）連接電纜。

(16）多芯插頭：此插頭與(5)插座連接。

2、使用方法：

(1)、高壓探頭連接電纜(15)與多芯插頭(16)插入主機高壓槍插座(5)。

(2)、根據不同的探測需要選擇適當?shù)奶綐O。

(3)、檢查機器工作情況；

a、按開機鍵工作指示燈應點亮。

b、按下高壓槍上的高壓開關(14)，調節高壓調節旋鈕至檢測所需要的電壓。

c、將接地長線的裸點與探極接近，應有火花產生，并伴有聲光報警，徐徐調節輸出電壓，火花產生的距離越來越大，說明儀器工作正常，即可開始檢測。檢測時接地線夾，應在被測工件金屬基體上。

(4) 根據防腐層厚度選擇合適的檢測電壓（詳見附表）。其高壓調整過程如下：先按(3)中a、b兩項進行，使高壓輸出，調整高壓輸出旋鈕，使其指示在適當?shù)臄?shù)值，便可進行測試。

(5) 檢測時因不同的防腐材料和厚度，選擇較佳每分鐘測試的前進速度，以保持更好的檢測質量。

(6) 檢測完畢后，各開關應恢復原狀，電壓調節旋鈕逆時針旋到零，探極應再與接地長線直接短路放電，以防高壓電容存電而電擊。

四、充電

儀器電池電壓正常時，電池欠壓指示燈不亮，當電池電壓降到10V時，欠壓指示燈亮。必須進行充電以防止電池過度放電，否則，儀器將進入斷電保護狀態。充電時將充電電源插頭接220V交流電源，（充電時關機，其它應看充電器上的說明）一般連續充電不應少于12小時。

五、注意事項

1、操作人員應熟悉本儀器的使用說明書，嚴格按操作規范使用，注意保護儀器，防止摔、碰和高溫。請勿置于潮濕和腐蝕氣體附近。

2、檢測時要選擇適當?shù)慕拥攸c(diǎn)，以保證檢測質量。

(1) 對小體積金屬物體表面防腐層檢測，當被檢測物體(金屬基體)用絕緣體支起20mm以上，然后將接地線良好地接在金屬物體上檢測。

(2) 對大體積或平面物體表面防腐層檢測，當被檢測物體與大地有良好的接觸時，只需將接地線接入大地即可測試。

3、檢測過程中，探棒嚴禁對儀器面板直接打火。檢測人員最好戴上高壓絕緣手套。任何人不得直接接觸探極和被探物，以防麻電。

4、被測防腐層表面應保持干燥，若沾有導電層（塵）或清水，不易確定漏濁點的精確位置。

5、機器不使用時，電源開關務必有在關的位置，以免電池耗電，更應注意絕對禁止電池短路。

6、充電完畢，必須把充電電線拔出，儀器才能工作。

7、機器若長期閑置不用，應務必兩個月充放電一次。
